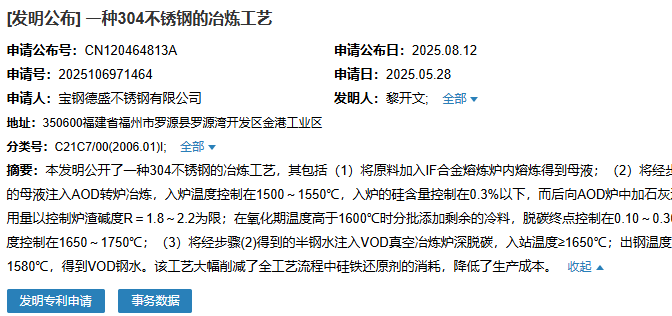

8月12日，寶鋼德盛不銹鋼有限公司成功申請(qǐng)一項(xiàng)名為“一種304不銹鋼的冶煉工藝”專利，申請(qǐng)公布號(hào)為CN120464813A，申請(qǐng)日期為2025年5月28日。

該發(fā)明公開了一種304不銹鋼的冶煉工藝，其包括（1）將原料加入IF合金熔煉爐內(nèi)熔煉得到母液；（2）將經(jīng)步驟（1）得到的母液注入AOD轉(zhuǎn)爐冶煉，入爐溫度控制在1500～1550℃，入爐的硅含量控制在0.3%以下，而后向AOD爐中加石灰造渣，石灰的用量以控制爐渣堿度R＝1.8～2.2為限；在氧化期溫度高于1600℃時(shí)分批添加剩余的冷料，脫碳終點(diǎn)控制在0.10～0.30%；出鋼溫度控制在1650～1750℃；（3）將經(jīng)步驟(2)得到的半鋼水注入VOD真空冶煉爐深脫碳，入站溫度≥1650℃；出鋼溫度在1500～1580℃，得到VOD鋼水。該工藝大幅削減了全工藝流程中硅鐵還原劑的消耗，降低了生產(chǎn)成本。

_{（來源：國(guó)家知識(shí)產(chǎn)權(quán)局）}

_聲明：

_{以上內(nèi)容轉(zhuǎn)載自51不銹鋼網(wǎng)，如有侵權(quán)請(qǐng)告知?jiǎng)h除。}
